Электродвигатели STM серии T-D-M

Файлы

Каталог (1.04 MB)
Общий каталог (англ.) (1.52 MB)

Габарит (типоразмер): от 56 до 132
Мощность от 0,09 до 15 кВт;
Скорость вращения: 900 об/мин, 1400 об/мин, 2800 об/мин;
Напряжение питания 230/400 В, частота 50 Гц, 3 фазы;
Класс защиты IP55 (пыле-влагозащищённый);
Температура окружающей среды от -20°C до +40°C;
Исполнение B3, B5, B14 и комбинированные;
Стандарт IEC, UNEL, CEI.

Электродвигатели переменного тока STM поставляются в следующих версиях:

TN — стандартный трёхфазный двигатель;
DN — двухскоростной трёхфазный двигатель;
MN — стандартный однофазный двигатель;
XN — однофазный двигатель с высоким пусковым моментом;
TF — стандартный трёхфазный двигатель с тормозом;
DF — двухскоростной трёхфазный двигатель с тормозом;
MF — стандартный однофазный двигатель с тормозом;
XF — однофазный двигатель с тормозом и высоким пусковым моментом.

Описание:

Электродвигатели STM серии T-D-M типоразмеров 56÷132 — полностью закрытые, с вентиляторным охлаждением, с короткозамкнутым ротором. Изготовлены согласно стандартам IEC, UNEL и CEI.

Степень защиты IP55 (стандарт) — полная защита от пыли и водяных брызг с любого направления. По запросу поставляются версии IP54 и IP65.

Детали конструкции:

Корпуса и крышки электродвигателей типоразмеров 56÷132 выполнены из алюминия. Вентиляторы из пластика, кожухи вентиляторов из стали. Клеммная коробка из алюминия, устанавливается на двигателе и может вращаться с шагом 90°.
Для габаритов 56÷71 лапы съёмные. Для габаритов 80÷132 лапы съёмные, устанавливаются в соответствии с компоновкой клеммной коробки.
Схема подключения в стандартном исполнении — звезда-треугольник.

Изоляция и обмотка:

Класс изоляции F. Медная обмотка покрыта специальной эмалью класса H (двойное покрытие). Все изоляционные материалы класса H. Обмотка пропитывается смолами класса F в вакуумном цикле с последующей антисолевой и термостойкой обработкой.

Двигатели могут работать при колебаниях напряжения на 10% и частоты на 5%. Режим работы — непрерывный (S1). Динамически сбалансированы по стандарту IEC 60034-14.

Допустимые кратковременные перегрузки в непрерывном режиме:

Перегрузка, %	Продолжительность, мин.	Временной интервал, мин.
10	7	15
20	5	15
30	4	15
40	3	15
50	2	15

Двигатели подходят для работы с частотным преобразователем в диапазоне 15–80 Гц. При частотах 15–30 Гц рекомендуется внешняя дополнительная вентиляция.

Основные габаритные и присоединительные размеры электродвигателей STM

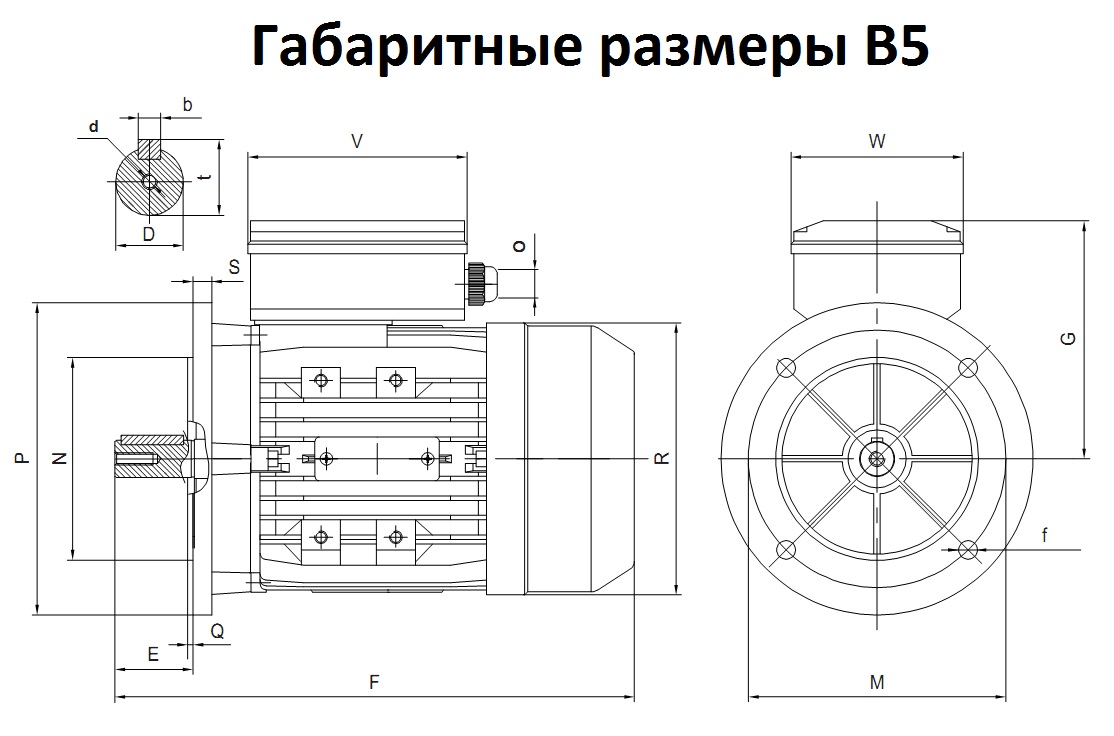

Фланцевое исполнение B5 (большой фланец)

Габарит	D	d	E	F	f	G	M	N	O	P	Q	R	S	V	W	b	t
56	9j6	-	20	194	7	95	101.5	80j6	M16	120	2.5	114	9	73	73	3	10.2
63	11j6	M4x0.7	23	220	10	100	115	95j6	M16	140	3	128	9	80	80	4	12.5
71	14j6	M5x0.8	30	255	10	105	130	110j6	M20	160	3	140	9	80	80	5	16
80	19j6	M6x1	40	292	12	135	165	130j6	M20	200	3.5	160	12	105	105	6	21.5
90S	24j6	M8x1.25	50	337	12	137	165	130j6	M30	200	3.5	175	12	105	105	8	27
90L	24j6	M8x1.25	50	337	12	137	165	130j6	M30	200	3.5	175	12	105	105	8	27
100L	28j6	M10x1.5	60	386	15	147	215	180j6	M20+M20	250	4	200	15	105	105	8	31
112M	28j6	M10x1.5	60	393	14	165	215	180j6	M25+M25	250	4	228	13	115	122	8	31
132S	38k6	M12x1.75	80	493	15	185	265	230j6	M25+M25	300	4	258	14	115	122	10	41
132M	38k6	M12x1.75	80	493	15	185	265	230j6	M25+M25	300	4	258	14	115	122	10	41

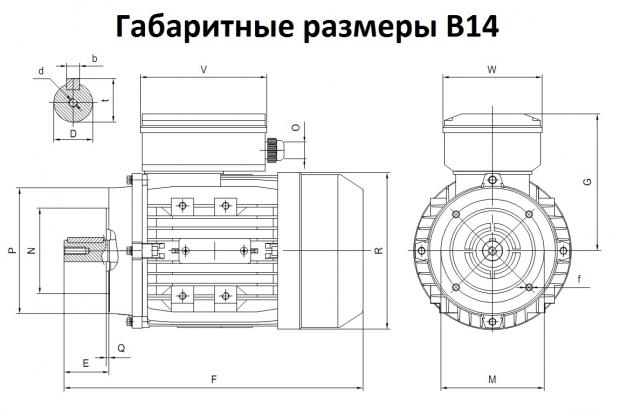

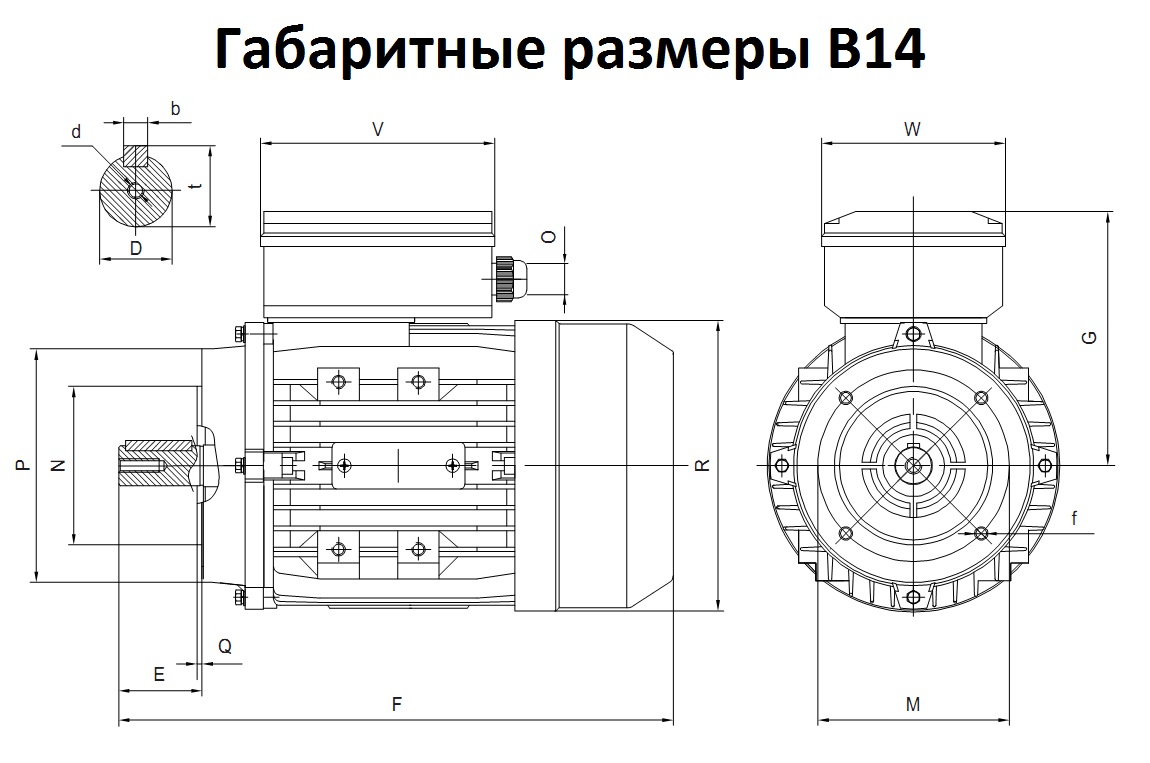

Фланцевое исполнение B14 (малый фланец)

Габарит	D	d	E	F	f	G	M	N	O	P	Q	R	V	W	b	t
56	9j6	-	20	194	M5	95	65	50j6	M16	80	2.5	114	73	73	3	10.2
63	11j6	M4x0.7	23	221	M5	100	75	60j6	M16	90	2.5	128	80	80	4	12.5
71	14j6	M5x0.8	30	255	M6	105	85	70j6	M20	105	2.5	142	80	80	5	16
80	19j6	M6x1	40	292	M6	135	100	80j6	M20	120	3	162	105	105	6	21.5
90S	24j6	M8x1.25	50	337	M8	137	115	95j6	M20	140	3	177	105	105	8	27
90L	24j6	M8x1.25	50	337	M8	137	115	95j6	M20	140	3	177	105	105	8	27
100L	28j6	M10x1.5	60	386	M8	147	130	110j6	M20	160	3.5	202	105	105	8	31
112M	28j6	M10x1.5	60	393	M8	165	130	110j6	M25+M25	160	3.5	230	115	122	8	31
132M	38k6	M12x1.75	80	493	M8	185	130	110j6	M25+M25	160	3.5	258	115	122	10	41

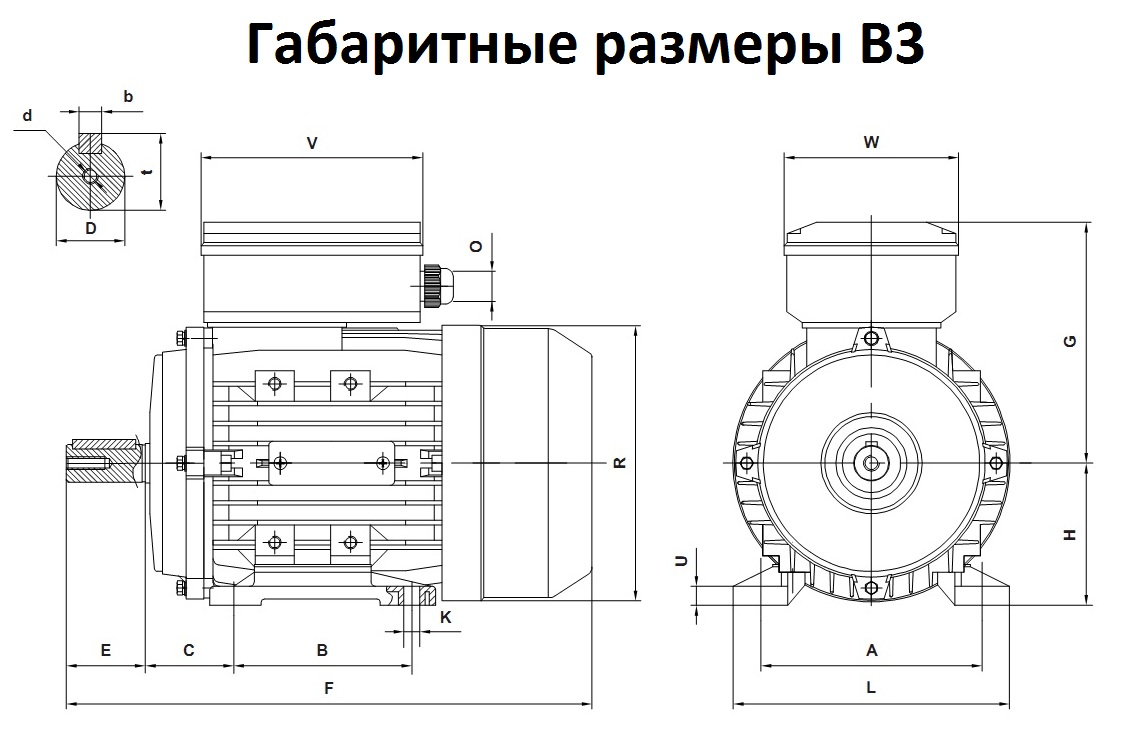

Исполнение на лапах B3

Габарит	D	d	E	F	G	A	B	C	H	K	L	R	U	b	t
56	9j6	-	20	194	95	90	71	36	56	6	109	114	7	3	10.2
63	11j6	M4x0.7	23	220	100	100	80	40	63	7	120	128	7	4	12.5
71	14j6	M5x0.8	30	255	105	112	90	45	71	7	132	142	11	5	16
80	19j6	M6x1	40	292	135	125	100	50	80	10	162	162	10	6	21.5
90S	24j6	M8x1.25	50	337	137	140	100	56	90	9	175	177	11	8	27
90L	24j6	M8x1.25	50	337	137	140	125	56	90	9	175	177	11	8	27
100L	28j6	M10x1.5	60	386	147	150	140	63	100	12	199	202	14	8	31
112M	28j6	M10x1.5	60	393	165	190	140	70	112	11	220	230	15	8	31
132S	38k6	M12x1.75	80	493	185	216	140	89	132	11.5	253	260	15	10	41
132M	38k6	M12x1.75	80	493	185	216	178	89	132	11.5	253	260	15	10	41

Электродвигатели серии T-D-M поставляются из наличия и под заказ со склада в Нижнем Новгороде. Для подбора укажите мощность, число полюсов, тип фланца и необходимые опции — звоните или пишите.
