Угловой редуктор - Z

Угловой редуктор - Z

Данная серия ортогональных редукторов Z представляет собой жёсткую монолитную конструкцию, что позволяет использовать их при больших нагрузках.

Угловые редукторы серии Z могут поставляться в различных исполнениях, различных размеров, различной мощности, с различными передаточными отношениями. Они характеризуются бесшумностью при работе, а также могут эксплуатироваться при высоких скоростях.

Варианты исполнение редукторов AX-DX служат как мультипликаторы - предназначены для увеличения числа оборотов выходного вала. Остальные варианты исполнения (A, AS, AD, C, MAH, ...) угловых редукторов серии Z служат для уменьшения частоты вращения выходного вала и имеют передаточные числа i=1, 1.5, 2, 3, 4, 5.



Типоразмер Крутящий момент (Nm) Мощность (Kw) Передаточное отношение
12 8,9...14,9 0,46...2,3 1/1...1/3
19 28...73 0,9...11,3 1/1...1/5
24 47...82 1,9...12,7 1/1...1/5
32 80...187 2,5...29 1/1...1/5
38 200...393 6,8...61 1/1...1/5
42 219...461 6,8...71 1/1...1/5
55 481...1057 18,4...153 1/1...1/5
75 1278...2109 39...325 1/1...1/5

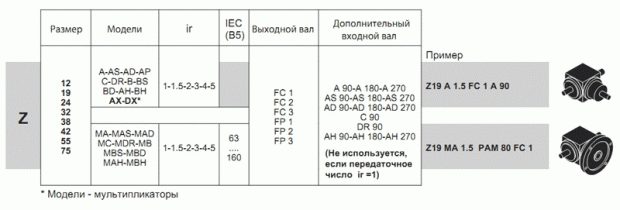

Обозначение:



Пример условного обозначения при заказе:

Z 32 AD 1/5

  • Z – тип редуктора;
  • 32 – условный габарит редуктора;
  • AD – вариант исполнения;
  • 1/5 – передаточное число.
