Мотор-редуктор UMI

Мотор-редуктор UMI

Редукторы UMI, UI, U изготовлены из высококачественных материалов и имеют современную конструкцию, что гарантирует максимальную надежность и долговечность в работе.
Корпуса, фланцы и лапы изготовлены из алюминия SC-AISi UNI 1706. Червячные валы изготовлены из стали и подвергнуты цементации, закалке и шлифовке. Шлифовка зубчатых передач осуществляется с помощью ZI-профиля. Это улучшает контакт между поверхностями зацепления и, следовательно, повышает производительность и снижает уровень шума при работе. На червячном колесе имеется ступица из чугуна G20, на которую наплавляется бронза GcuSn12 UNI 7013. Материал соединительной муфты: Латунь OT58 UNI 5705/65
В целях обеспечения долгого срока службы устанавливаются конические роликовые подшипники и радиальные шариковые подшипники.

Типоразмер Крутящий момент (Nm) Мощность (Kw) Передаточное отношение

40

Min 26
Max 43

Min 0,04
Max 0,77

Min 1/7
Max 1/100

50

Min 37
Max 81

Min 0,08
Max 1

Min 1/7
Max 1/100

63

Min 99
Max 145

Min 0,15
Max 2,41

Min 1/7
Max 1/100

75

Min 170
Max 255

Min 0,25
Max 4,29

Min 1/7
Max 1/100

90

Min 270
Max 414

Min 0,4
Max 6,7

Min 1/7
Max 1/100

110

Min 444
Max 638

Min 0,65
Max 10,01

Min 1/7
Max 1/100

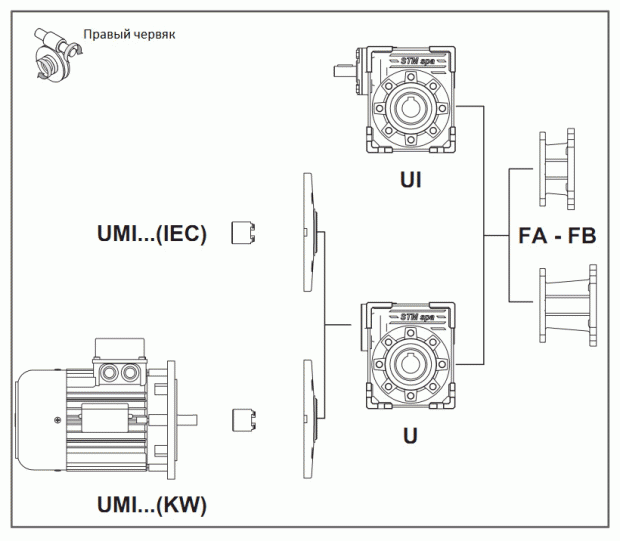

Модели:





Пример условного обозначения мотор-редуктора при заказе:

UMI 90 1/49 kW 1.1/4/90B5, где

  • UMI – тип мотор-редуктора;
  • 90 – габарит редуктора;
  • 1/49 – передаточное число редуктора;
  • kW 1.1 – мощность эл. двигателя, кВт;
  • 4 – количество полюсов эл. двигателя;
  • 90 – габарит электродвигателя;
  • B5 – тип фланца электродвигателя;
